ラプチャーディスク

DIABON ラプチャーディスク

ラプチャーディスクは、制御不能な圧力上昇を防ぐことでプラント内の作業員と機器に高い安全基準を保証するために使用されます。腐食性の高い媒体を処理するには、耐腐食性ラプチャーディスクの使用が必要です。

このラプチャーディスクは DIABON グラファイト、PFA（フッ素樹脂）、PTFE、及びSIGRAFLEX グラファイト箔のみで製造されています。

この材料は、多くの腐食性媒体の対する高い耐性を備えています。
また、作動時に全断面が大きく開く正確な閾値パターンを特徴としています。

金属製ラプチャーディスクの場合、破裂圧力は動作温度の関数ですが、この DIABON ラプチャーディスクでは破裂圧力は動作温度DIMENSIONS（寸法）
50℃（ TYPE : N , D , DV）
250℃（TYPE : F )
300℃（ TYPE : HT )をラインナップしております。

DIABON ラプチャーディスク

お客様のメリット
・安全性：多様なプロセス条件に対応する幅広い破裂板設計と材料オプションを用意。警報システムも提供可能です。
・性能：脆性材料の挙動により、断面全体が開きます。

pressure (MPa)
・優れたサービス：修理とスペアパーツの迅速かつ有能な
　サービスが可能です。

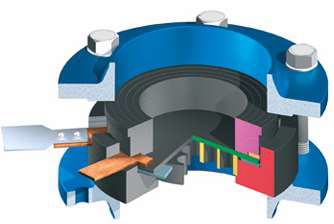

DIABON シリーズ TYPE D ラプチャーディスクのセットアップ例

DIABON のフェノール樹脂含侵グラファイトはFDA（米国食品医薬品局）の認定を受けています。

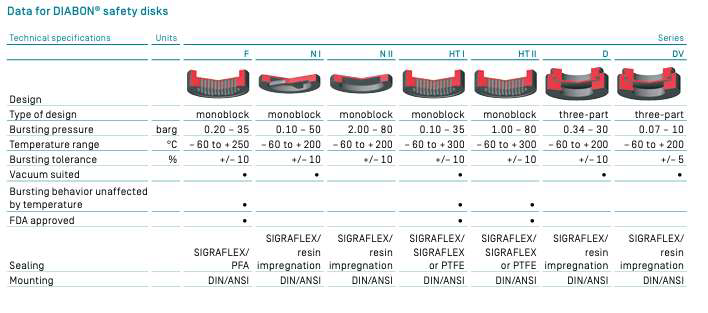

一般的な用途向けのソリューション

お客様の特殊な用途に合わせて、破裂板を数種類ご用意しております。
＊Ｎシリーズ：樹脂含侵タイプで標準用途に幅広く使用できます。
＊Ｆシリーズ：ＰＦＡコーティングタイプで高温、真空、食品用途に適しています。
＊ＨＴシリーズ：最高温度（３００℃まで）に対応。
＊Ｄシリーズ：３部構成でホルダーの再利用が可能。
＊ＤＶシリーズ：３部構成で自立型ホルダーを採用。
　ホルダーの再利用が容易で、低コストを実現。
＊SIGRAFLEXグラファイトフォイル製の破裂型安全装置（極低圧対応）
＊ラプチャーディスク用耐食性警報システムもご用意しています。

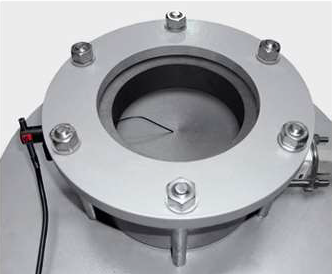

　　警報システム付きラプチャーディスク
